前回の続きです。

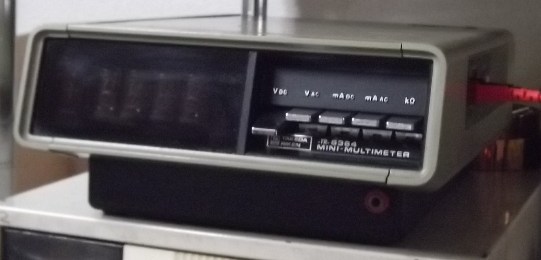

古い（1970年代前半）デジタルマルチメータを入手しました。
調整の必要があるので、やむなく内部を開けて見ます。
もっともこういう古い計測器は非常に興味深いので、
調整の必要がなくとも中を見ていたと思います。

上部のねじを外すことにより、簡単に内部を確認することが出来ます。

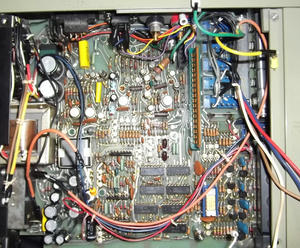

大きく 2 枚の基板から構成されています。

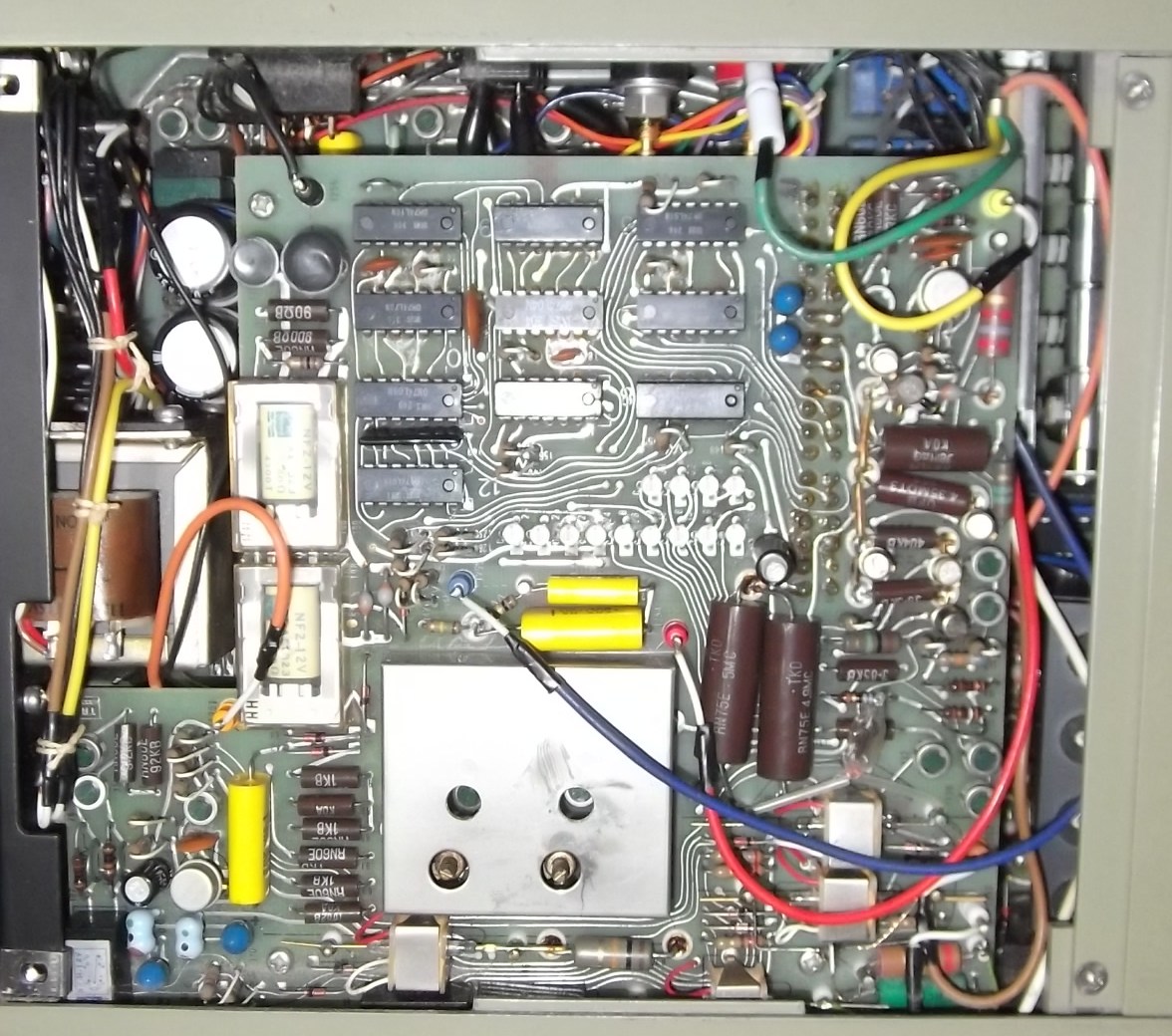

上側基板

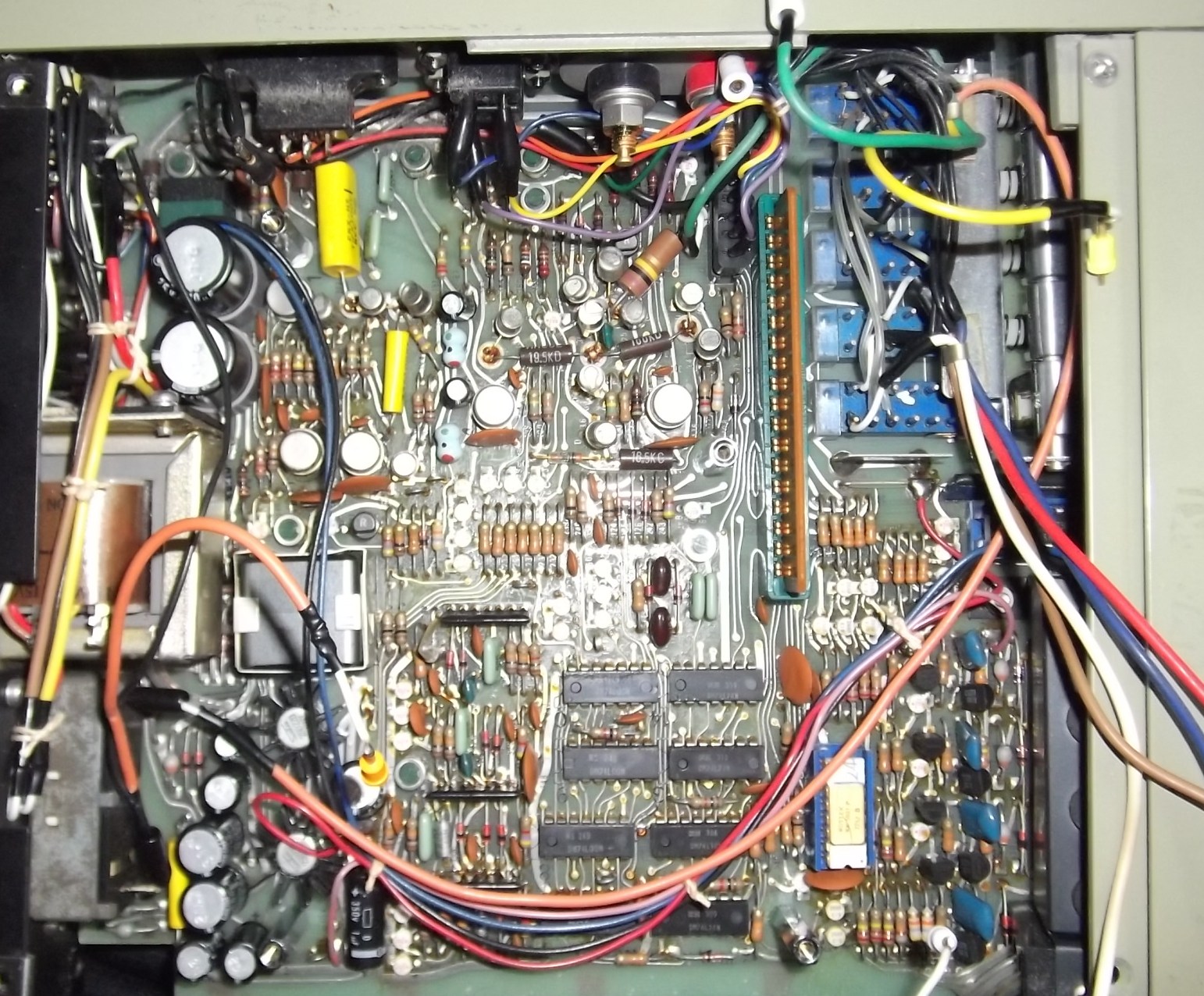

下側基板

機能の割りに回路規模が非常に大きいです。
B 級（0.1%）～D 級（0.5%）の金属皮膜抵抗が多く見えます。
また、部品定格などを見る限り、計測器らしい堅牢な設計になっているようです。

困ったことに、調整箇所（トリマ）が予想以上に多いです。
説明書も何もないので、正しい調整を行うためには、
ちゃんと回路構成を追う必要がありそうです（ちょっとうれしい）。
でも両面基板なので、やや大変かも。

レンジ切り替えロジック

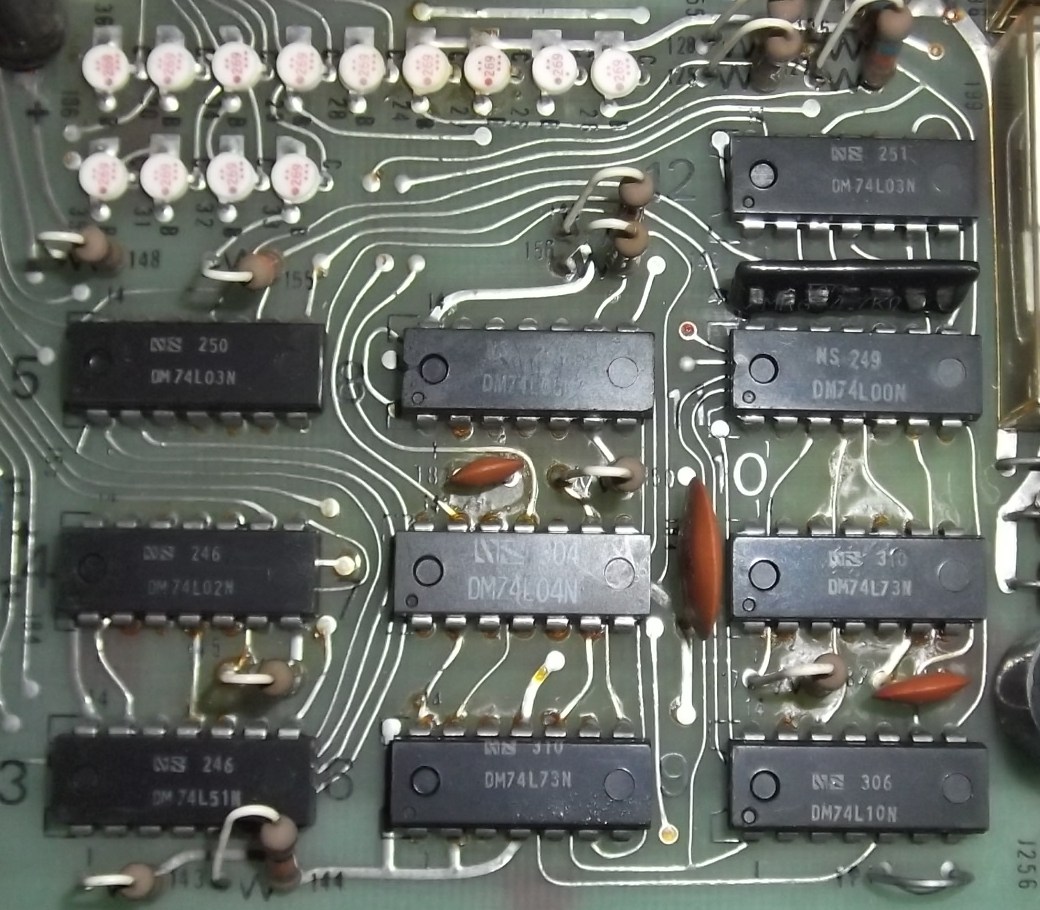

ロジック IC は電池動作を考慮したものでしょうか、ナショセミの 74L ファミリを使用しています。
（ただし74141 のみ標準 TTL。）
74L は 74H と並んで今はまず見かけない 74 シリーズの TTL です。

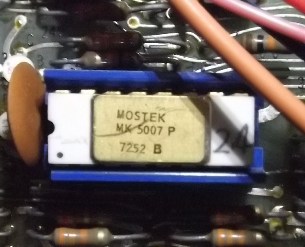

MOSTEK MK5007P
心臓部 ADC は予想通り、"準"ディスクリート構成と呼ぶべき、カウンタ IC による積分型をとっています。
このカウンタ IC(MK5007P) と 74141 のみ、何故か IC ソケットを使っています。
故障しやすい部品なのでしょうか。

IC のデートコードを見る限り、本製品は 1973 年以降に製造されたもののようです。
当時はすでに LED も VFD もあったはずなのですが、どうしてニキシー管を採用したのでしょうか･･･？

次回は回路構成を詳しく見ていきます。
