MC34063A (Motorola) などの DC-DC コンバータのコントローラ IC の中には、最低動作電圧が 2.5V ないし 3V 以上というものも多く存在します。アルカリ乾電池や NiMH 充電池の終止電圧はおおむね 0.9V ですから、乾電池 2 本で長時間これらの IC を動作させることはできず、設計時にもどかしい思いをすることになります。
MP1541DJ (MPS) もそのような DC-DC コンバータ IC の一つです。可変出力電圧で電流制御型の高性能な昇圧コンバータなのですが、2.3V で UVLO(Under Voltage Lock-Out) が働くため、どうあがいてもそれ以下の電圧で動作させることは出来ません。
MP1541外観 (SOT23)
典型回路
この IC は IN 端子から動作電圧を取り、消費電流も 1mA 以下です。そこで、IN 端子のみチャージポンプによる昇圧回路を挟めば、十分に低電圧動作が可能です。もっとも、手持ちが多いなどのアマチュア的理由がなければ、MCP1640(Microchip) のような低電圧動作の IC を採用すべきですが…。
というわけで、LED ドライバを組んでみました。電流フィードバック電圧 (1.25V) が比較的高く、その分がロスとなるので効率はそれほど取れないと思います。とはいえ引き出しにあるもので作れるメリットは大きいです。
適当なユニバーサル基板へ実装しました。LED はジャンク袋に入っていた、たぶん日亜のサイドビュー型です。
思惑通り、1.8V 動作もクリアです。
電流はいらないけど、圧電素子駆動用にちょっと高電圧が欲しいとか、
3V から動作の SW レギュレータを 2V から動かしたいとか、
そういう用途に最適なチャージポンプ回路です。

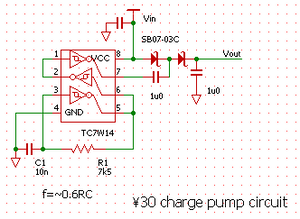

（回路図）
入力 1.8～6Vで動作するので、乾電池 2 本動作の機器に最適です。
出力電圧はだいたい (入力電圧 - Vf)×2 で、電流は 2 mA 程度まで取れます。表面実装部品を使えば￥30～￥50 程度の部品代で製作できます。
TC7W14(F) は 3回路入りシュミットトリガインバータですが、
発振回路を組みやすいピン配置なのでこういう用途にも好都合です。

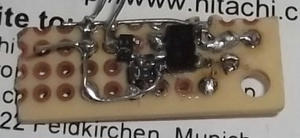

（製作例）

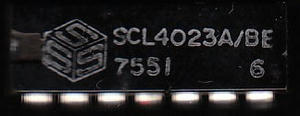

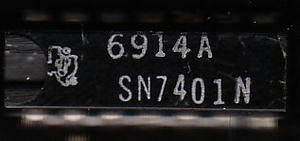

引き出しにあるロジックIC（7400, 4000, 4500シリーズ）の写真をとって
メーカごとに一覧にするページを作ってみました。
「The "Face" of Logic ICs」というタイトルです。
数千個のロジック IC から選抜しています。
