前回のつづきです。
・DC コネクタについて
φ6.3/3.1mm, センターマイナス、プラグ・ジャックとも千石にあるようです。
マル信のMJ-065Mがそのものかも。
筐体のものは１回も使われなかったのか錆びているので、使わないほうがいいかも。
・AC ケーブルについて
3極のACケーブル、ピッチ間11.5mm
日米にあるかなと思って行ってみたら臨時休業でした。
出直さなければ。
・調整

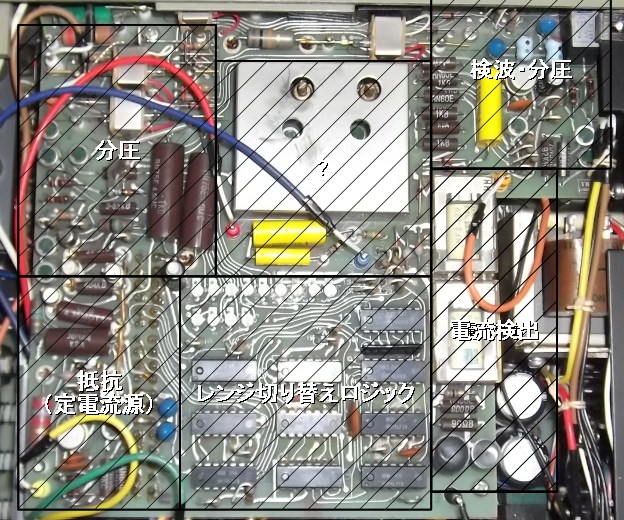

ブロック説明

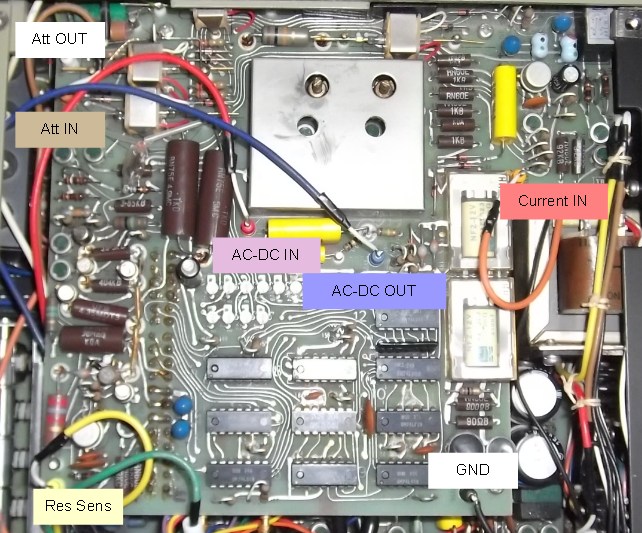

端子説明
2枚ある基板のうち、上側の基板に計測部が集約されています。
回路を追った感じ、上に示した写真のような構成となっています。
現状の明らかな問題点は次の通り：
１．100V レンジで誤差が明らかに大きい
２．AC 測定時にオフセットが生じる
これらについて調整を行いたいと思います。
前回の続きです。
古い（1970年代前半）デジタルマルチメータを入手しました。
調整の必要があるので、やむなく内部を開けて見ます。
もっともこういう古い計測器は非常に興味深いので、
調整の必要がなくとも中を見ていたと思います。
上部のねじを外すことにより、簡単に内部を確認することが出来ます。
大きく 2 枚の基板から構成されています。
上側基板
下側基板
機能の割りに回路規模が非常に大きいです。
B 級（0.1%）～D 級（0.5%）の金属皮膜抵抗が多く見えます。
また、部品定格などを見る限り、計測器らしい堅牢な設計になっているようです。
困ったことに、調整箇所（トリマ）が予想以上に多いです。
説明書も何もないので、正しい調整を行うためには、
ちゃんと回路構成を追う必要がありそうです（ちょっとうれしい）。
でも両面基板なので、やや大変かも。
レンジ切り替えロジック
ロジック IC は電池動作を考慮したものでしょうか、ナショセミの 74L ファミリを使用しています。
（ただし74141 のみ標準 TTL。）
74L は 74H と並んで今はまず見かけない 74 シリーズの TTL です。
MOSTEK MK5007P
心臓部 ADC は予想通り、"準"ディスクリート構成と呼ぶべき、カウンタ IC による積分型をとっています。
このカウンタ IC(MK5007P) と 74141 のみ、何故か IC ソケットを使っています。
故障しやすい部品なのでしょうか。
IC のデートコードを見る限り、本製品は 1973 年以降に製造されたもののようです。
当時はすでに LED も VFD もあったはずなのですが、どうしてニキシー管を採用したのでしょうか･･･？
次回は回路構成を詳しく見ていきます。
