ADC などの I2C デバイスを絶縁させて動作させたい場合があります。
I2C は双方向バスなので、インタフェースに少し工夫が必要です。
上記はフォトカプラを使用した簡易的な I2C 絶縁回路で、
クロック 1kHz 程度なら問題なく動作します。
（なおクロックストレッチは対応せず）
回路定数は重要であり、フォトカプラの CTR も 100% 以上必要でしょう。
東芝 TLP521-GR が適当です。

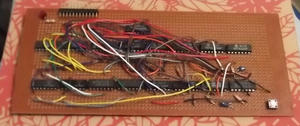

ひとまず完成ということで、Pong を動作している動画をアップロードしました。

実際は 2ヶ月前に回路は完成していたのですが、一度動いてしまうと満足してしまい、
しばらく放置してしまっていたのでした。

* ものは完成しているのですが、執筆が間に合っていません…

4 枚目はゲームコントロール回路、サウンド出力回路です。参考にした回路図には少し誤りがあるので、原本を参照したほうがよいかもしれません。右下の SW はゲーム開始ボタンです。

オリジナルの回路にはアンテナ入力があるのですが、役割がよくわかりません。この信号と /SRST 信号は Tr で組まれたラッチ回路の入力となっており、客が近づいたら ATTRACT モードになるという動作でいいのでしょうか？今回はこの部分も TTL IC に変更しています。また、オリジナルのオーディオ出力には DC 成分が残りますので、10uF でカップリングしています。

IC のデカップリングキャパシタですが、IC 1 列ごとに 3.3uF のタンタル C、フリップフロップに別途 0.1 uF のセラミック C を乗せています。少し足りないかとも思いましたが、この程度で十分のようです。ただし、使用した IC は半分以上 74LS なので、スタンダード 74N を使用するなら、もう少し多く載せたほうが良いかもしれません。
