基板 1 枚目

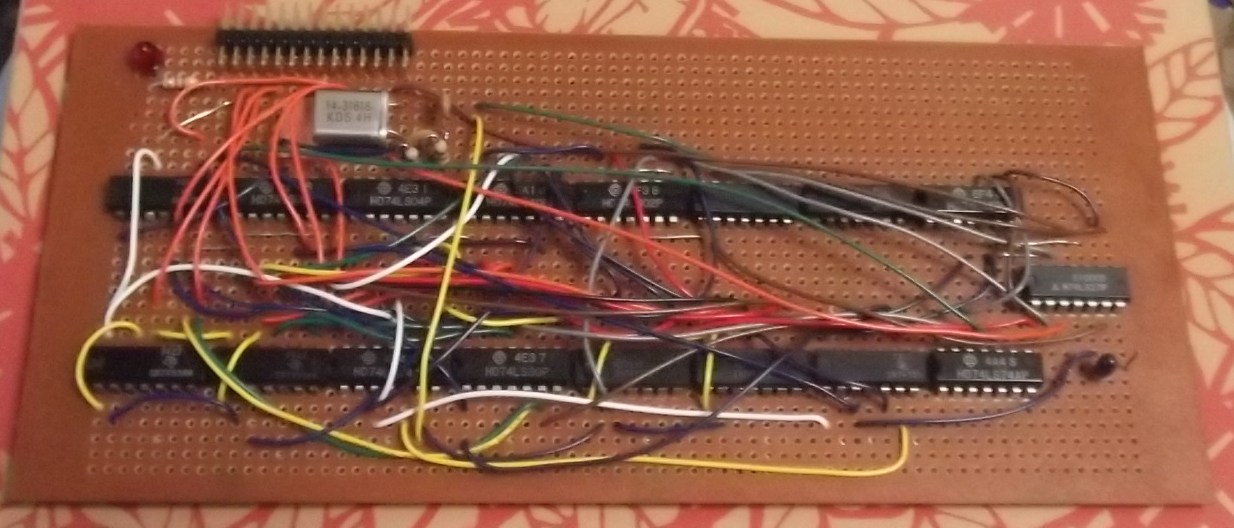

やはり 1 日がかりの作業となってしまいました。1 枚目の基板にはクロック（14.31818 MHz の 2 分周）を含む、映像タイミング生成回路を中心に乗せています。

ケーブルによる配線は基板の表面を這わせています。裏面を Point-Point で配線した方が表面からの見栄えが良く、配線スピードも速くなるのですが、配線ミスが見つけにくくなります。難しいところです。今回は表面での配線で統一しようと思います。

基板間の配線は L 型ピンヘッダを使用して、マザーボード経由の配線もしくはフラットケーブルによる配線を考えています。一昔前ならカードエッジコネクタでしょうが、今はそのほうがコスト大です。

このユニバーサル基板では、パターンの制約から、DIP IC を乗せて使うとあまりスペース効率が良くなりません。パターンカットすればこの 2-3 倍の IC を乗せることができるのですが、配線が窮屈になりすぎて不都合です。この点、サンハヤトの IC ユニバーサル基板は良くできているのですが、少し高価です…
