今日のパーツ(?)：センター試験のリスニング装置基板（初代）

ニュースによると、近いうちセンター試験がなくなってしまうかもしれないようです。

私がセンター試験を受験したときは、ちょうどリスニング試験の導入初年度でした。
今はわかりませんが、当時はリスニング装置の持ち帰りが自由であり、geek だった私は
当然分解目的で持ち帰ってきたわけです。
私が受験した大学はリスニングが必須ではなかったので、まさにこれは
分解目的の記念受験というわけです。
（点数は 38/50 点でした。）

ついでに友達からも 1 つもらい、2 つのリスニング装置基板が私の手元に残りました。

月日は流れ･･･最近その基板を発掘したので、ここに写真をアップロードしておきます。

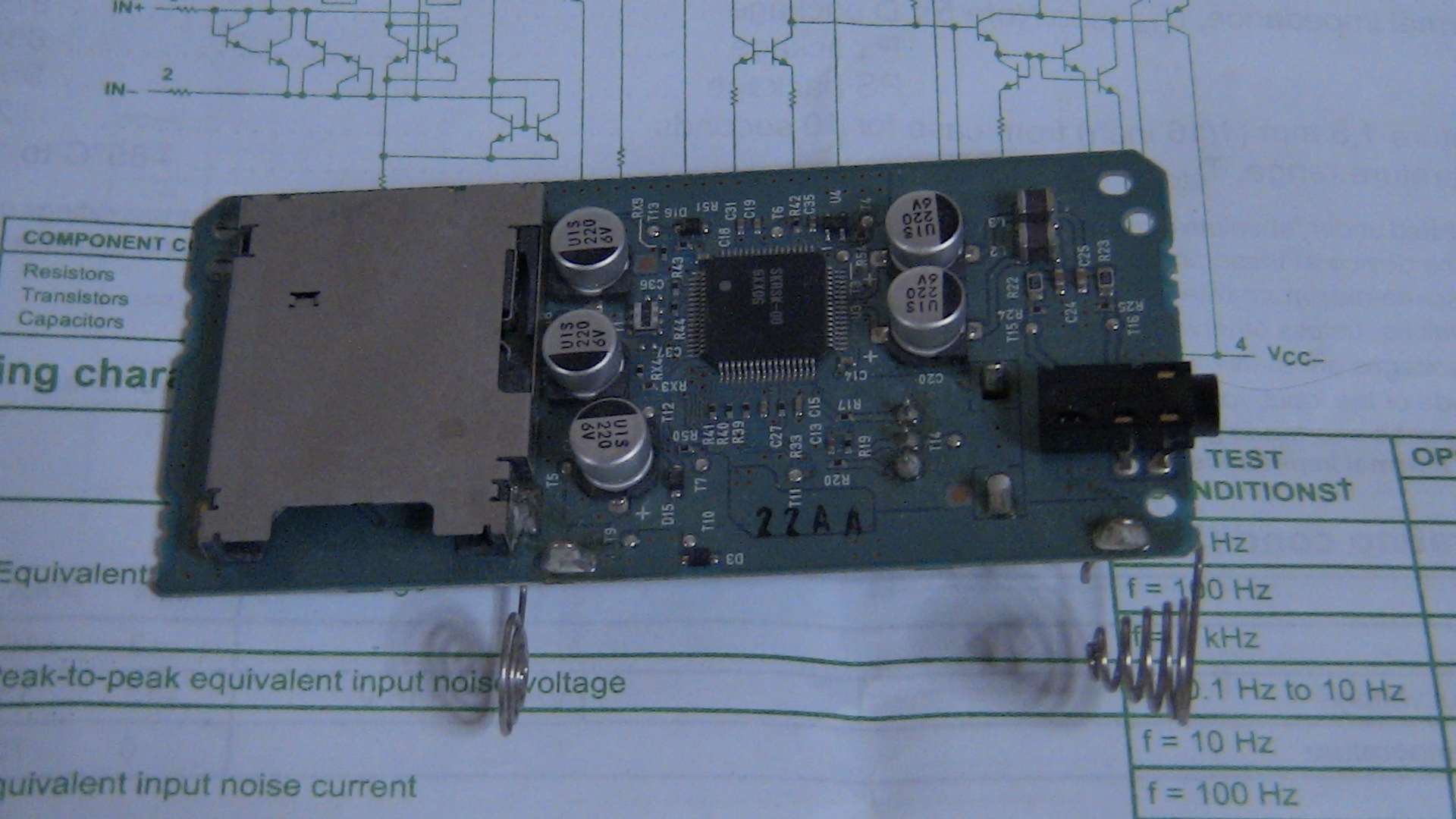

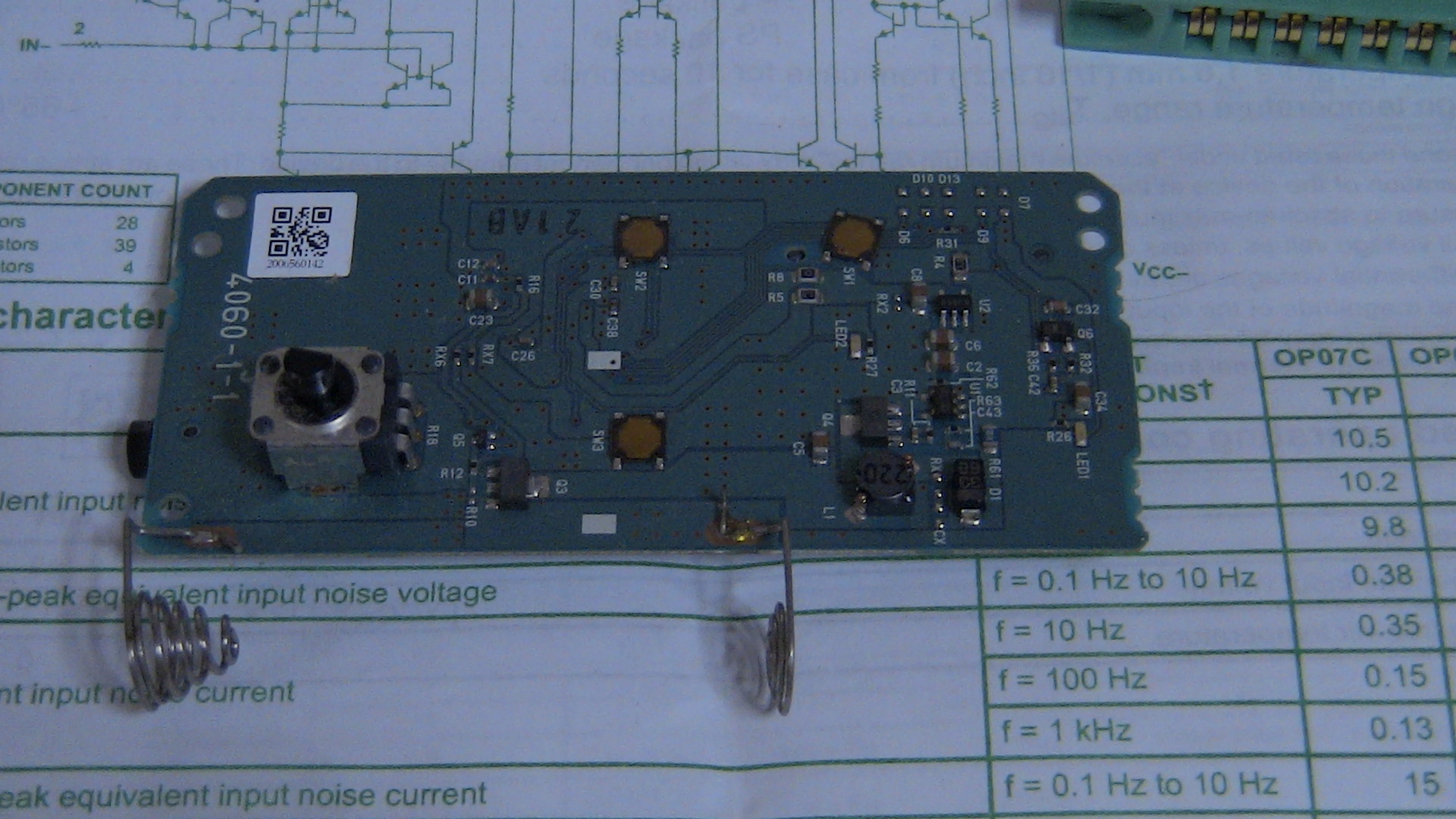

写真のように、当然といえば当然ですが、ほとんど SMDです。
設計は確か SONY だったと思います。
メモリーカードは ROM のメモリースティックでした。したがって、画像のカードコネクタは
メモリースティック用でろくに使い道がありません。せめて SD なら･･･。
データは市販カードリーダで読み込めましたが、独自フォーマットで解析不能でした。
したがって、ミュージックプレーヤとしての再利用はあきらめざるを得ませんでした。

また、単三電池を 1 本使用しますので、DC-DC コンバータが付いていますが、
ワンチップではなく外部トランジスタ＋ドライバ構成です。
結局、再利用しやすい部品はイヤホンコネクタと電池端子くらいで、がっかり基板というわけで、
こうして手付かずで残っているわけです。

ちなみに翌年以降の装置は持っていません。

やったぜ。

PR
今日のパーツ：CANタイプ赤色LED（型番不明）

ネタがない週は部品箱の中のパーツを火入れします。

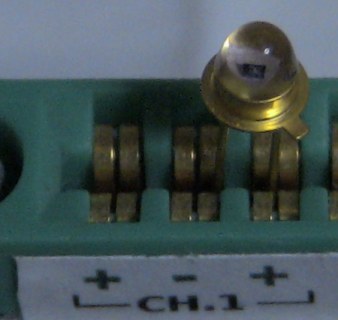

今回は、プラスチックモールド以前のものとおぼしき、CANタイプ(TO-18? TO-5?)の赤色LEDです。

残念ながら型番は不明です。
「最初のLED」として有名なのは Monsanto の MV-1 ですが、このLEDはその MV-1 とほぼ同型の形状です。
ただし、ダイの形状が異なること、LED の輝度から 1970 年代以降に製造されたものと推測されます。
CANタイプの赤外線LEDやフォトトランジスタは工業用に現在でも製造されていますが、
CANタイプ赤色LEDはほとんど見かけません。

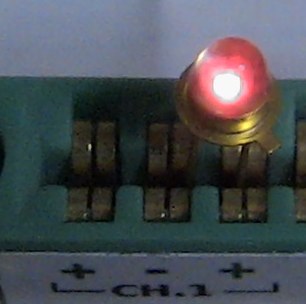

写真のように、現在手に入る「低輝度LED」と遜色ない、初期のLEDとしては比較的明るい輝度を持ちます。
（最初期のLEDの輝度は ucd のオーダのようです。）
もちろん、現在の基準からすれば 20mA 流しても「ぜんぜん明るくない」です。

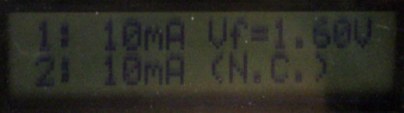

Vf は 1.6V @10mA でした。まあ普通ですね。
今日のパーツ：5082-7340(hp)

ネタがない週は、パーツ箱の中の電子部品を火入れしようと思います。
今日は hp 製の数字表示 LED 5082-7340 です。

写真のようにセラミック基板上にドットマトリクス LED と駆動 IC が実装されています。
ちゃんと売っているところを見たことがないですが、けっこう高そうな LED です。

+5V の単電源と 4 bit の入力から、0-9, A-F の16 進数を直接表示できます。

ブレッドボードで動作確認してみましょう。

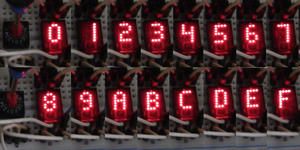

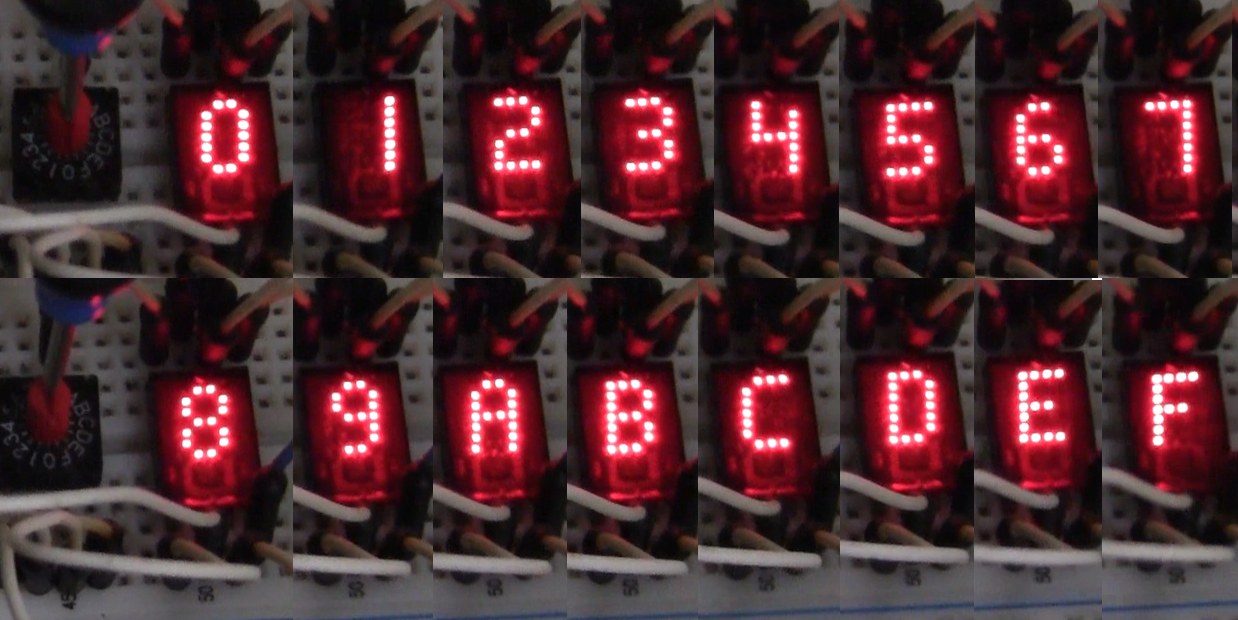

「4」のフォントがシブいですね。
7セグや16セグ LED で難しい大文字の「B」も、ドットマトリクスなので綺麗に表示できています。

・・・
さて、問題はデータシートのこの行です。

Icc(max)=170 mA @ Vcc=5.5V 数字１桁での値です。
消費電力がかなり大きいです。

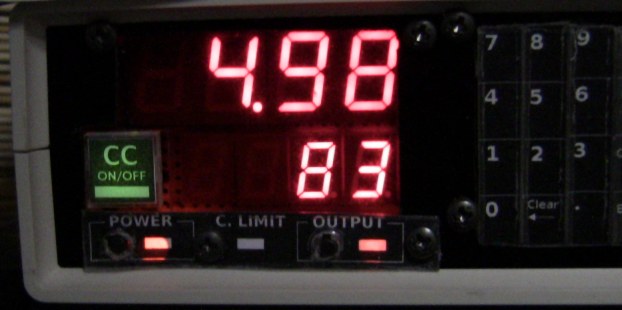

実際のところ、電源装置の読みでも、

Icc=83 mA @ Vcc=5V という、表示器としてはかなり大きい消費電力です。
