  • 2024/11/21 16:25
• 今日のパーツ：ATtiny2313A (ATMEL)

  ATMEL の AVR の中でも、ATtiny2313A は頻繁に使う IC のひとつです。
  ATtiny2313A は ATtiny2313 の改良版で、バイナリレベルで上位互換になっています。


  使いやすい IC なので、レールで買ってしまいました。
  秋葉原では手に入れづらい、1.27mm ピッチの SOP 品です。
  値段は 1つ ￥100 強といったところ。

  主なスペック

  FLASH: 2kB (1kW)
  SRAM: 128B
  EEPROM: 128B
  Vdd: 1.8 - 5.5V
  fclk: 20MHz@5V, 10MHz@2.7V, 4MHz@1.8V

  ATtiny2313 と ATtiny2313A の相違点

  ペリフェラル機能に大きな変化はありませんが、細かい違いはあります。
  相違点の詳細は AVR533 にもありますが、
  個人的に気になったところを以下に記述します。




  つづきはこちら
  PR
  • 今日のパーツ
  • 2014/08/06 00:19
  • 0
• 今日のパーツ：SL-2214T (SANYO)

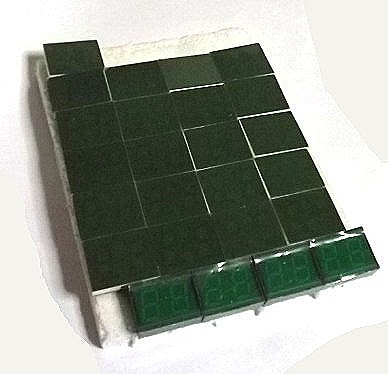

  そこそこ古い三洋の緑色 2桁7セグLED です。
  秋葉原に行く度に少しずつ購入していたら、いつの間にかたくさん集まっていました(笑)

  買う人がいないのか、見る度に値下げしていたのです。


  この LED も SL-2221 同様、左右線対称のピン配置になっています。
  この特徴により配線が楽なので重宝します。

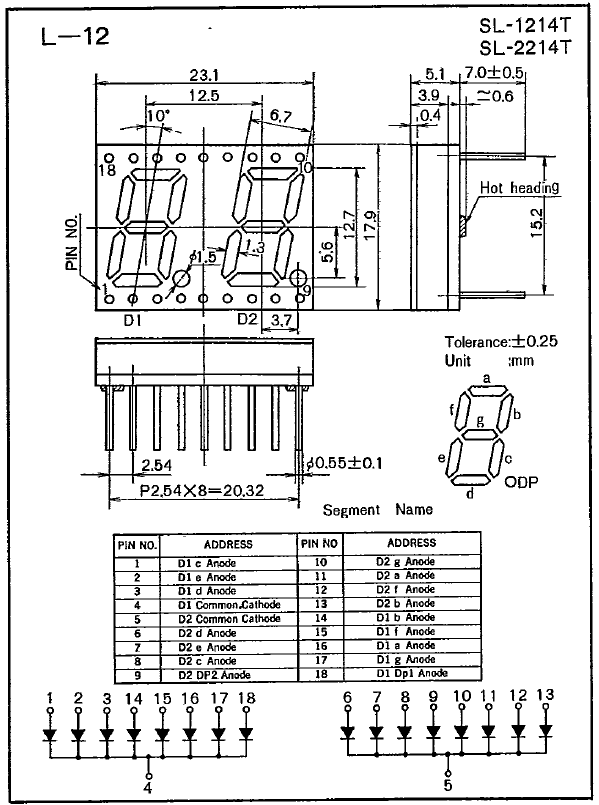

  データシートです。
  • 今日のパーツ
  • 2014/05/10 00:06
  • 0
• 今日のパーツ：SL-2221 (SANYO)

  そこそこ古い三洋の緑色 2桁7セグ LED です。
  この時代の LED は東芝製の方が良く目にしますが、三洋製もまた独特の味がありますね。
  フィルタを兼ねた着色プラスチックの外装が綺麗です。

  一般的な 2桁7セグ LED とはピンアサインが異なります。

  上図は C-552SR のピンアサインですが、左右のデジットで同等の配置になっています。
  このため片面基板でのスマートな配線は難しい問題があります。
  ユニバーサル基板上でダイナミックドライブ用に配線しようとしたとき、非常に面倒がかかるわけです。
  ＃安価なブレークアウト・ボードがあればといつも思うのですが・・・

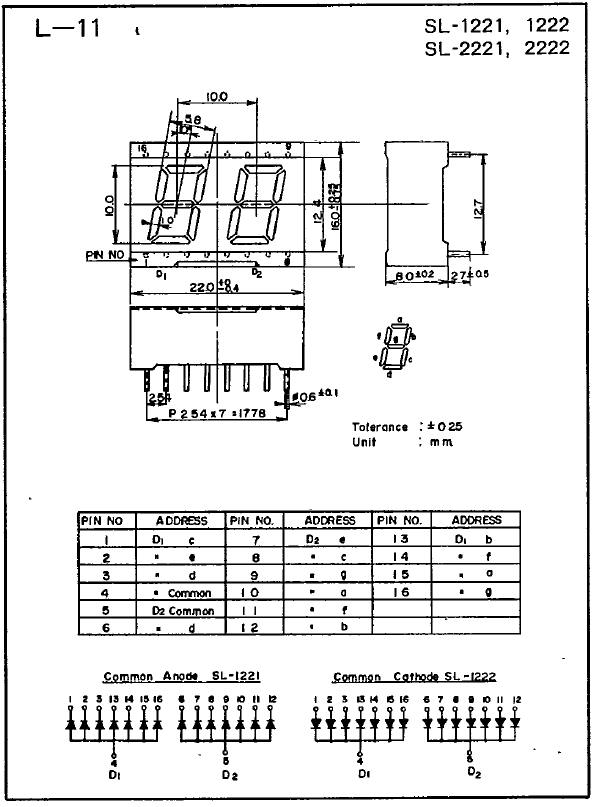

  上図は SL-2221 のピンアサインです。
  中央線対称になっているため、ユニバーサル基板上に一筆書き配線が可能です。
  多桁を並べての配線も楽にできるわけです。

  東芝 TLG-320 なども同様のピンアサインになっていますが、現行の製品では少ないようです。


  データシートです。
