電流はいらないけど、圧電素子駆動用にちょっと高電圧が欲しいとか、
3V から動作の SW レギュレータを 2V から動かしたいとか、
そういう用途に最適なチャージポンプ回路です。

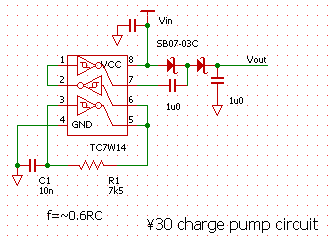

（回路図）
入力 1.8～6Vで動作するので、乾電池 2 本動作の機器に最適です。
出力電圧はだいたい (入力電圧 - Vf)×2 で、電流は 2 mA 程度まで取れます。表面実装部品を使えば￥30～￥50 程度の部品代で製作できます。
TC7W14(F) は 3回路入りシュミットトリガインバータですが、
発振回路を組みやすいピン配置なのでこういう用途にも好都合です。

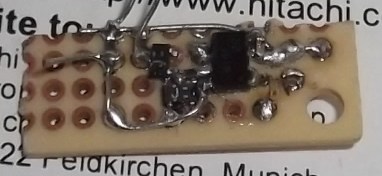

（製作例）
